Paraméterek
| Szabvány: | Cat6 UTP (árnyékolatlan) |
| Csatlakozó típusa: | RJ45 (8P8C) |
| Érintkezők: | aranyozott |
| Vezetőnyílás átmérője: | 1,1mm ± 0,02mm |
| Rézvezető átmérő: | 0,9-1,1mm |
| Csatlakoztatási ciklusok (reteszelőnyelv): | 2000+ |
| Ház anyaga: | polikarbonát (PC) |
| Csomag tartalma: | 100 db dugó |

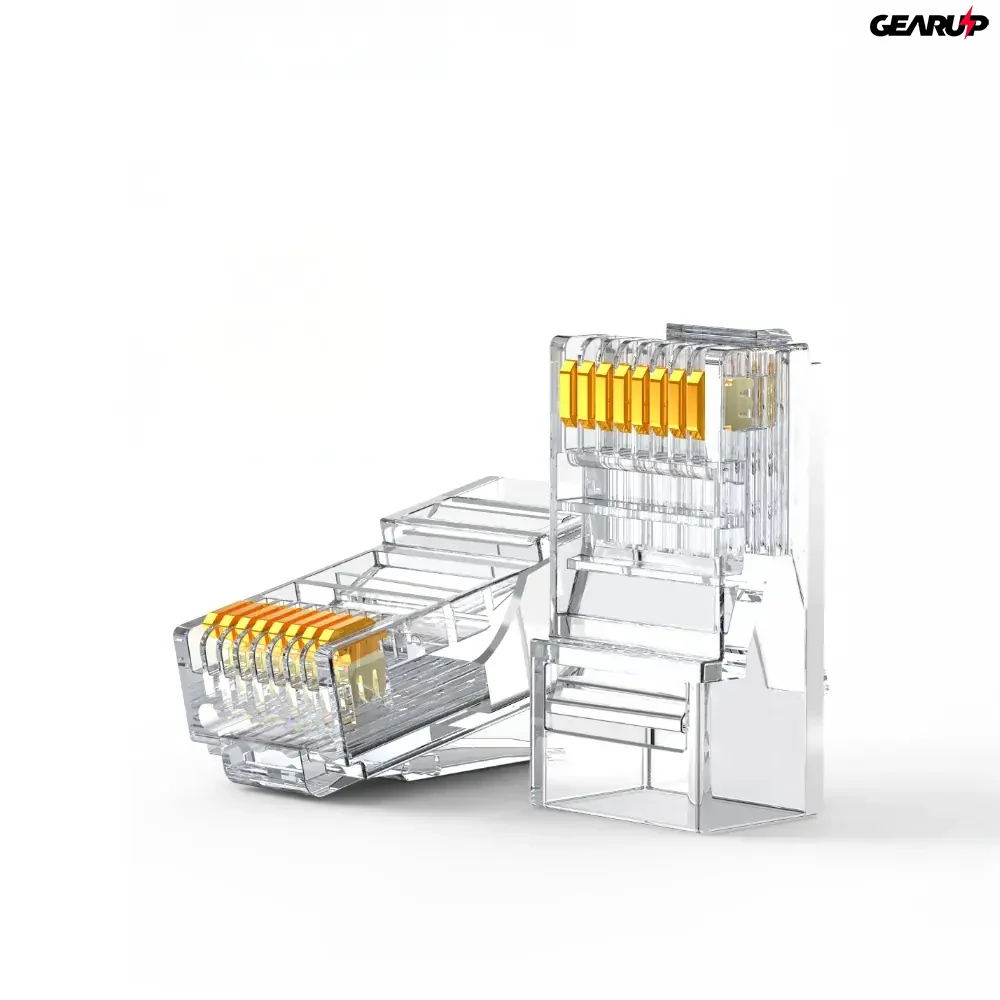

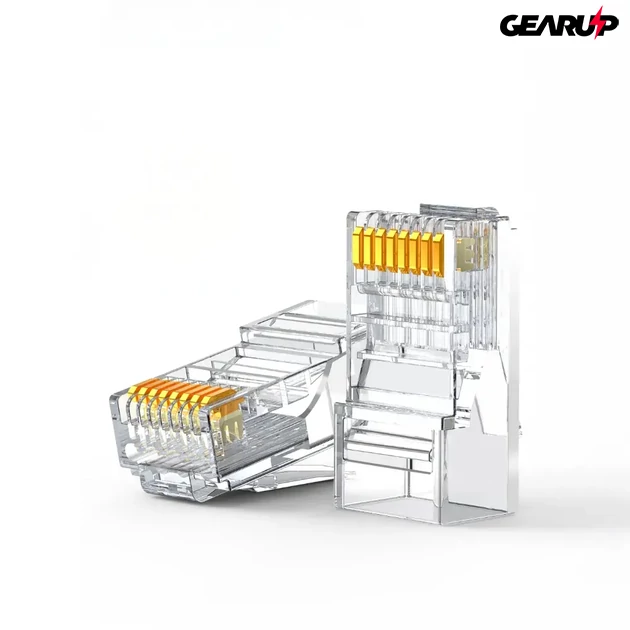

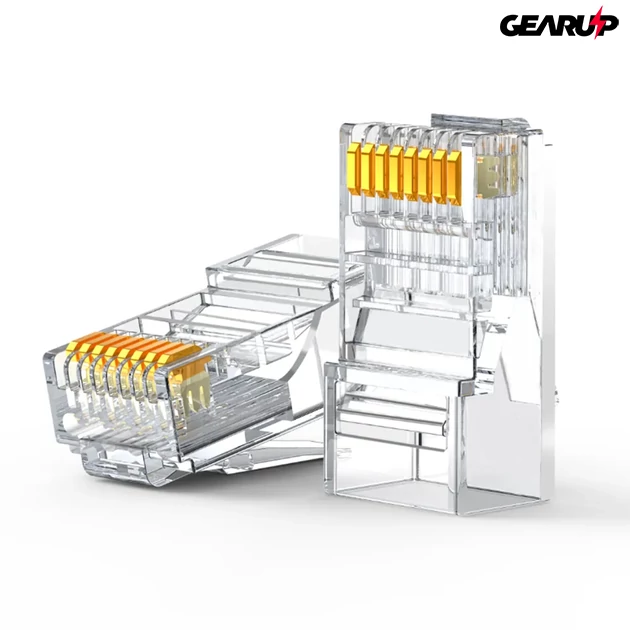

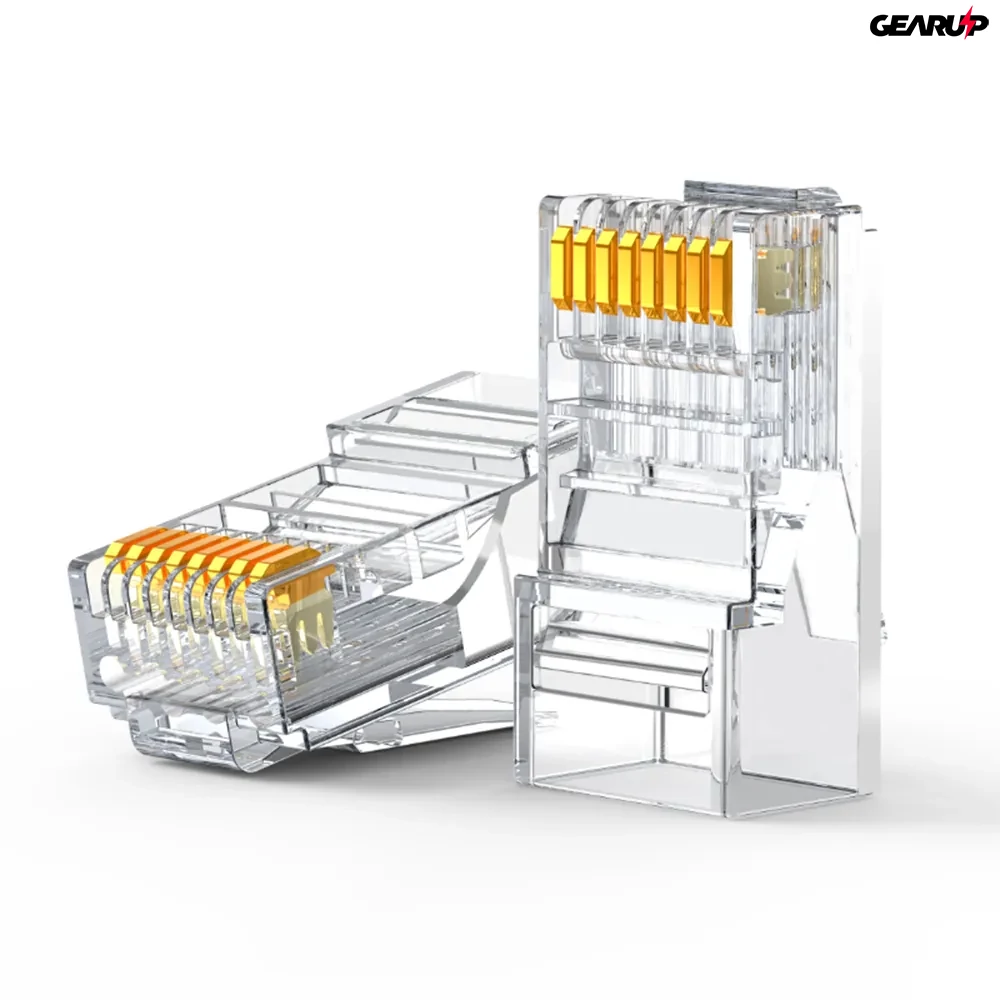

Az UGREEN NW120 Cat6 UTP RJ45 moduláris dugó hálózati kábelek saját szerelésére és újraterminálására készült, aranyozott érintkezőkkel és megerősített PC-házban, hogy az elkészült csatlakozás hosszú távon is megbízható maradjon.
A csomag 100 darab RJ45 dugót tartalmaz, amelyek Cat6 árnyékolatlan (UTP) hálózati kábelekhez alkalmasak. Az átlátszó PC-anyagú ház kopásálló és ellenáll az elsárgulásnak, így az érintkezők helyzete és a bevezetett erek elrendezése szerelés közben könnyen ellenőrizhető. A 0,9-1,1mm rézvezető-átmérőre méretezett, 1,1mm ± 0,02mm pontosságú csatornák stabilan fogják a Cat6 kábel vastagabb ereit, a megerősített reteszelőnyelv pedig 2000-nél több csatlakoztatási ciklusra tervezett. A dugók laptophoz, switchhez, routerhez, hubhoz, ADSL-modemhez, TV-hez és egyéb hálózati eszközökhöz egyaránt használhatók.

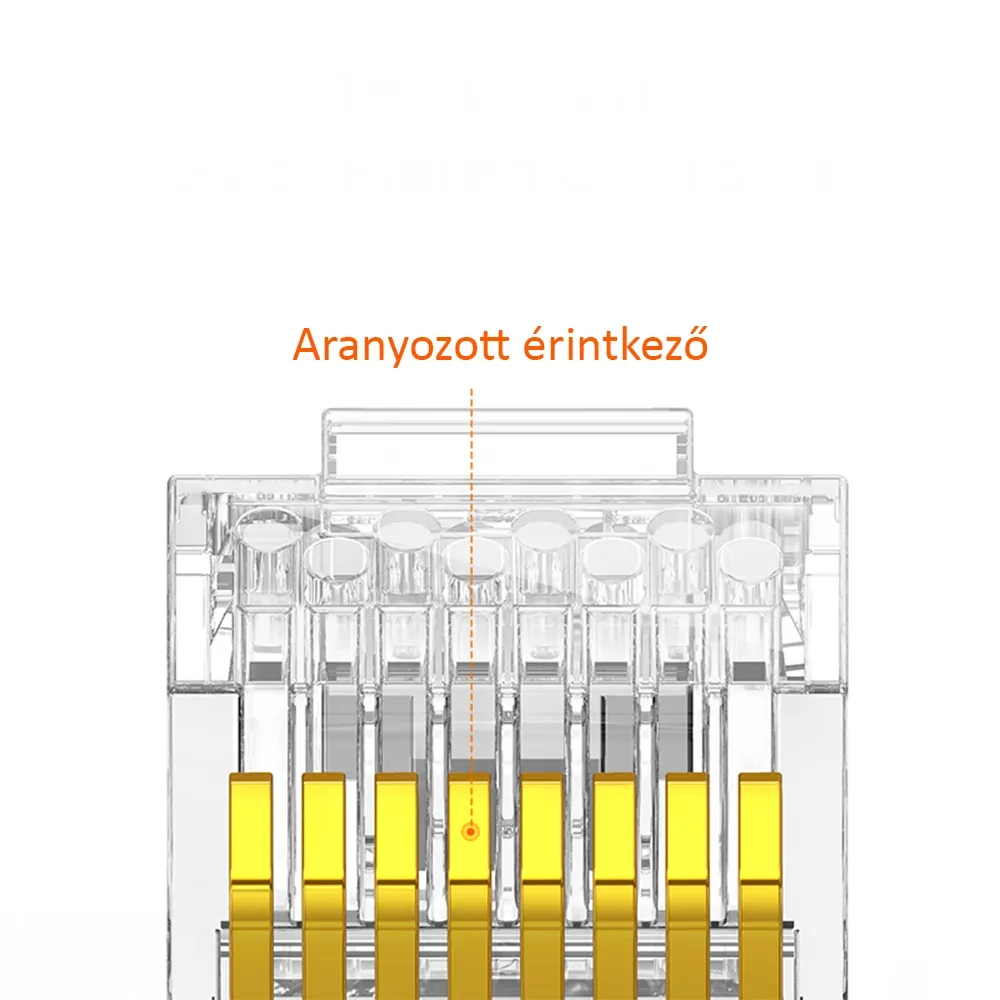

Aranyozott érintkezők a megbízható jelátadásért
A NW120 dugók aranyozott érintkezőpinekkel rendelkeznek, amelyek a gigabites Ethernet-hálózatokhoz szükséges stabil villamos kapcsolatot biztosítják. Az aranyozás csökkenti az oxidáció okozta kontaktusromlást, ami különösen fontos, ha a dugót rendszeresen csatlakoztatják és leválasztják.
Otthoni vagy irodai hálózat kiépítésekor, ahol a kábeleket patch-panelhez, switchhez vagy routerhez kell terminálni, az aranyozott érintkezők biztosítják, hogy az összeköttetés időben ne romoljon. A 8P8C kiosztás a standard Cat6 UTP kábelezéssel teljes mértékben kompatibilis.
Az érintkezők minősége csak az egyik tényező - legalább annyira fontos a ház anyaga és a reteszelő mechanizmus tartóssága is.

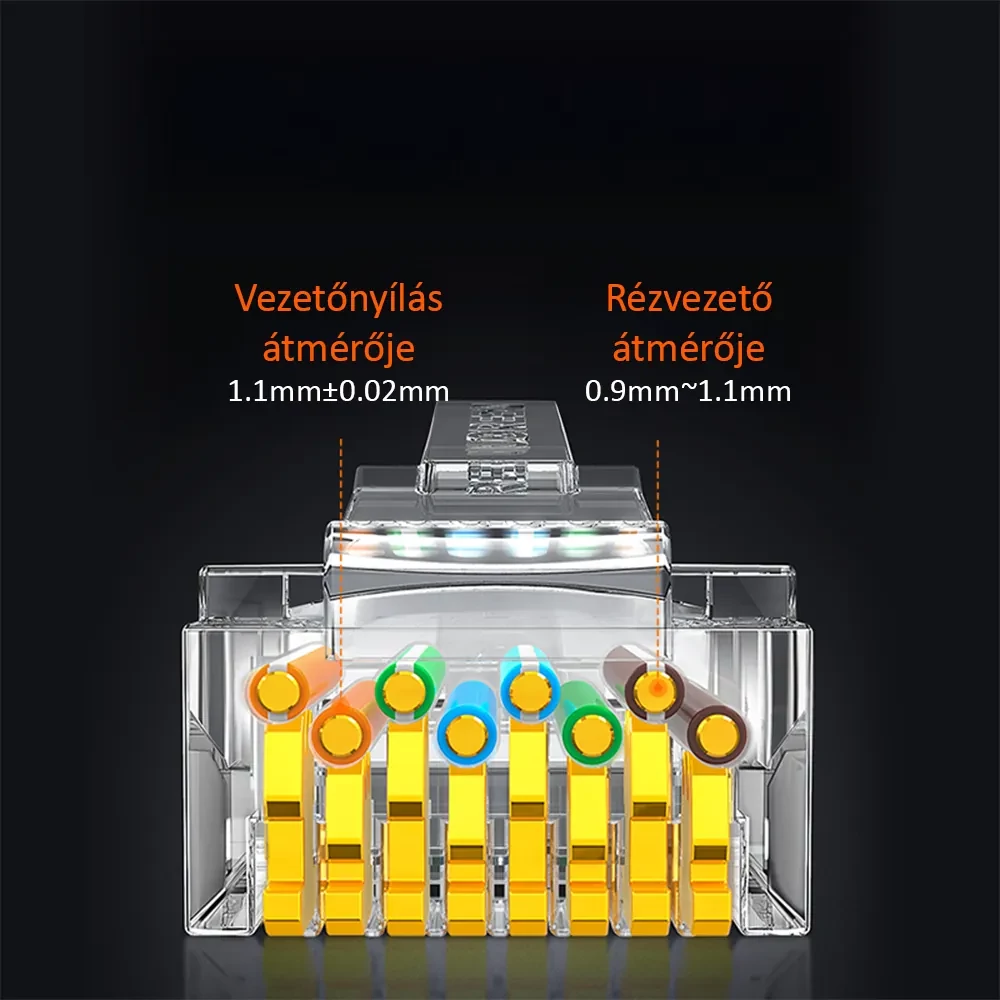

Cat6 kábelhez méretezett csatornák
A Cat6 UTP kábel erei vastagabbak, mint a Cat5e kábelé, ezért a csatornák átmérőjének pontosan illeszkednie kell. Az NW120-ban a vezetőnyílás átmérője 1,1mm ± 0,02mm, a befogadható rézvezető átmérője 0,9-1,1mm között van - ez megfelel a Cat6 árnyékolatlan kábelek szabványos ereinek.
Ha ilyen dugót Cat5e vagy vékonyabb erű kábellel próbálnak használni, a csatornák laza fogása miatt az érintkezők nem törnék át megfelelően az érszigetelést, ami hibás termináláshoz vezet. Az NW120 ezért kifejezetten Cat6 UTP kábelekhez ajánlott, ahol az érátvezető cikkely szétválasztásával az erek egyenként helyezhetők a csatornákba.
A pontos ér-elhelyezést az átlátszó PC-ház is segíti, amelyen keresztül a bevezetés közben szemrevételezéssel ellenőrizhető az erek helyzete.

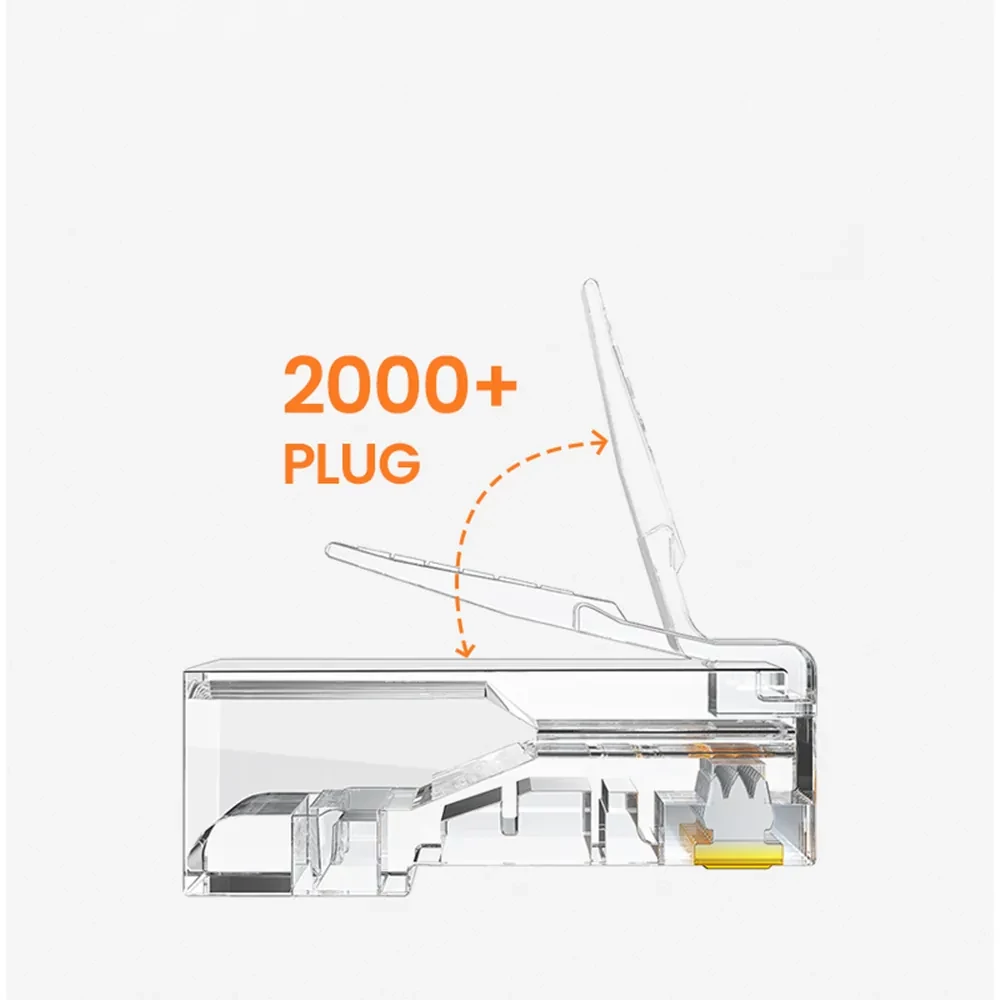

Megerősített reteszelőnyelv, 2000+ csatlakoztatásra
A reteszelőnyelv az egyik leggyakrabban törő pontja az RJ45 dugóknak - különösen akkor, ha az eszközöket rendszeresen csatlakoztatják és leválasztják. Az NW120-ban a rögzítőnyelvet 2000-nél több csatlakoztatási ciklusra méretezték, és szilárdan fog a portban, nem lazul ki az ismételt használat során.
Szerverparkban vagy sűrűn átrendezett patch-panel környezetben, ahol a kábeleket havonta többször is mozgatják, ez az élettartam érezhetően meghaladja az olcsóbb megoldásokét. A rögzített dugó nem mozog a portban, ami a jel szempontjából is kedvező.
A tartós mechanika mellett a ház anyagának minősége is meghatározza, mennyire marad használható a dugó hosszabb távon.

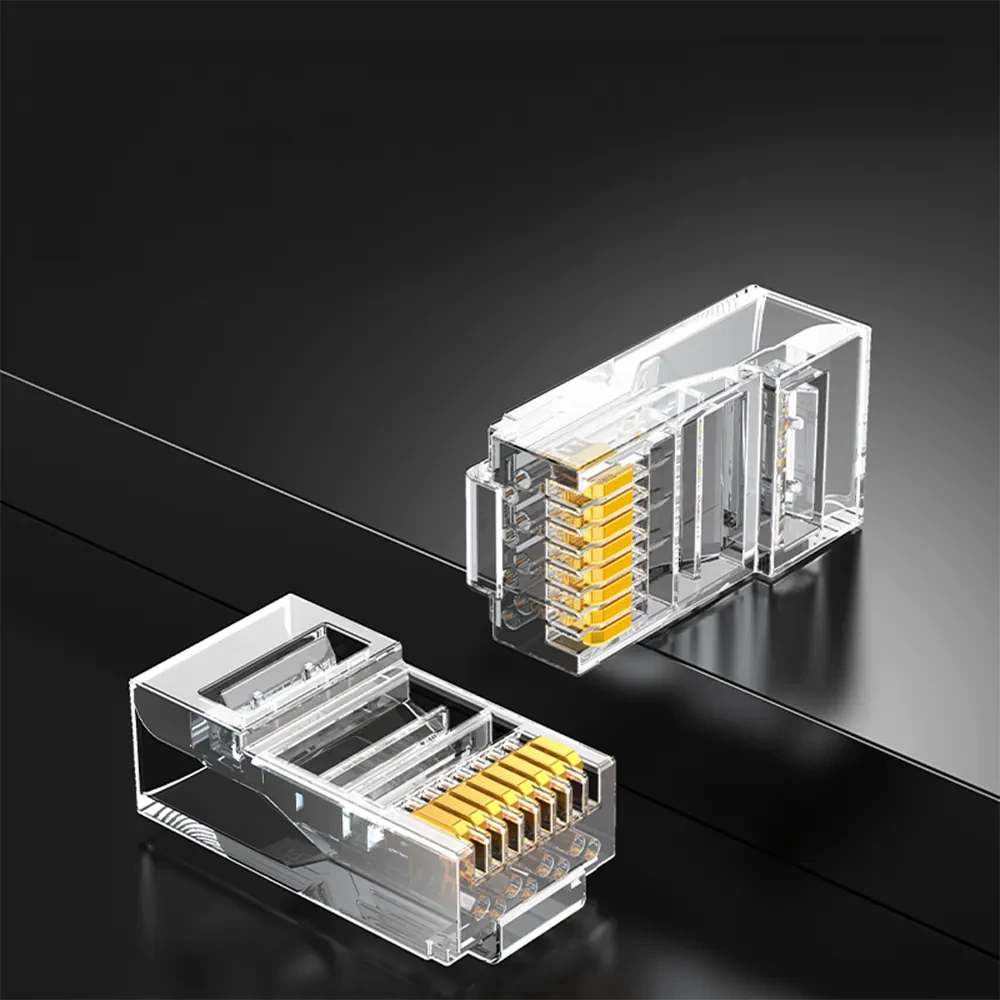

Átlátszó PC-ház: kopásálló és nem sárgul
A ház polikarbonát (PC) anyagból készül, amely kopásálló, piszkot nem kötő és az idő múlásával sem sárgul el. Az átlátszó kialakítás szerelés közben lehetővé teszi, hogy az érsorrend és a bevezetési mélység vizuálisan ellenőrizhető legyen krimpelés előtt.
Ez különösen hasznos, ha nagyobb mennyiségű kábelt kell gyorsan terminálni, ahol az ér-sorrendhibák kiszűrése kritikus. A 100 darabos csomag egyszerre elegendő készletet biztosít irodaépület-bekábelezéshez, szerverszoba-kiépítéshez vagy raktárban tárolt tartalékkészlet feltöltéséhez.
A széles eszközkompatibilitás révén ezek a dugók szinte minden hálózati eszközökhöz egyaránt megfelelnek.

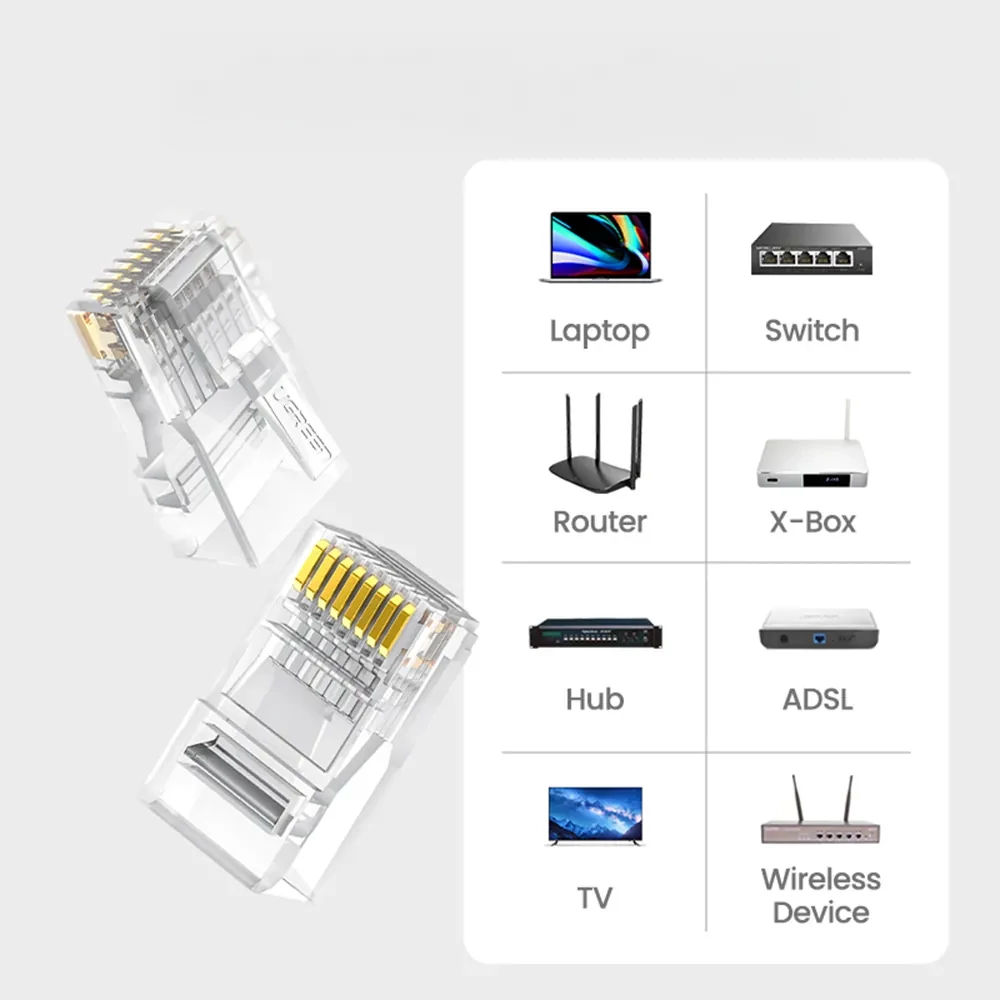

Kompatibilis hálózati eszközök széles köre
Az NW120 dugók standard RJ45 porttal rendelkező hálózati eszközökhöz csatlakoztathatók. A megerősített képi forrás alapján kompatibilis eszközök köre: laptop, switch, router, hub, ADSL-modem, TV és vezeték nélküli eszközök.
Vegyes eszközparkkal rendelkező irodában vagy otthoni hálózatban egyetlen dugótípussal kezelhető az összes Cat6 UTP kábelvégzés, így nem szükséges különböző típusokat készleten tartani. A 100 darabos csomag elegendő mennyiséget nyújt nagyobb projektek egyszeri elvégzéséhez is.
Kinek ajánljuk?
Neked való, ha…
- Cat6 UTP hálózati kábeleket szerelsz saját kezűleg, és egyszerre több végzést kell elkészítened.
- Irodaépületet, szervetermet vagy otthoni hálózatot kábelezel be, és tartalékkészletet is szeretnél tartani.
- Olyan dugókat keresel, amelyek patch-panel vagy switch környezetben is tartósan bírják az ismételt csatlakoztatást.
- Az átlátszó ház miatt szerelés közben vizuálisan is ellenőrizni szeretnéd az erek elhelyezkedését.
Inkább másik terméket válassz, ha…
- Cat5e vagy árnyékolt (STP/FTP) hálózati kábelt kell terminálnod, amelyhez más méretű vagy kialakítású dugó szükséges.
- Csak 1-2 dugóra van szükséged - a 100 darabos csomagméret ilyen esetben feleslegesen nagy mennyiség.
- Előre legyártott, kész patch-kábelre van szükséged - ezek a dugók saját szerelést igényelnek, krimpelőfogóval.
Összegzés
-
Egyszerre 100 végzés elvégezhetőA csomag 100 db RJ45 dugót tartalmaz, elegendő nagyobb projektek egyszeri elvégzéséhez.
-
Aranyozott érintkezők, stabil kapcsolatAz aranyozott érintkezőpinek megbízható jelátadást biztosítanak gigabites Ethernet-hálózatokban.
-
Tartós rögzítés ismételt használathozA megerősített reteszelőnyelv 2000-nél több csatlakoztatási ciklust bír el anélkül, hogy lazulna.
-
Cat6 kábelre pontosan méretezveA 1,1mm ± 0,02mm csatornaátmérő a Cat6 UTP kábel 0,9-1,1mm réz ereinek felel meg.
-
Ellenőrizhető szerelés átlátszó házbanA kopásálló, átlátszó PC-ház krimpelés előtt vizuálisan ellenőrizhetővé teszi az erek elrendezését.
Gyakori kérdések
Nem, ez a dugó kifejezetten Cat6 UTP kábelekhez készült. A csatornák átmérője (1,1mm ± 0,02mm) a Cat6 vastagabb ereire van méretezve, Cat5e kábel vékonyabb ereivel a krimpelés nem lesz megbízható.
Nem, az NW120 kizárólag Cat6 UTP (árnyékolatlan) kábelekhez való. Árnyékolt kábelekhez külön, árnyékolással kompatibilis RJ45 dugó szükséges.
Az NW120 dugóval szerelt kábel standard RJ45 porttal rendelkező hálózati eszközökhöz csatlakoztatható, köztük laptophoz, switchhez, routerhez, hubhoz, ADSL-modemhez, TV-hez és vezeték nélküli eszközökhöz.
A megerősített reteszelőnyelv 2000-nél több csatlakoztatási ciklusra tervezett, és szilárdan fog a portban az ismételt használat során is.
A ház polikarbonát (PC) anyagból készül, amely kopásálló és nem sárgul el az idő múlásával. Az átlátszó kialakítás azért előnyös, mert krimpelés előtt vizuálisan ellenőrizhető, hogy az erek a megfelelő sorrendben és mélységben helyezkednek-e el a csatornákban.
Mi van a dobozban?
- UGREEN NW120 Cat6 UTP RJ45 moduláris dugó (100 db)
- Használati útmutató (angol nyelvű)
